PHIẾU BẢO TRÌ / MAINTENANCE
Phiếu này thay thế cho Giấy chứng nhận Bảo trì / Maintenance
Số: 91887 Xem kết quả
| Ngày thực hiện: 01/02/2024
Bởi Phan Duy Anh, duyệt ngày 01/02/2024 bởi Lê Thị Thu Hà
CÔNG TY CỔ PHẦN ĐẢM BẢO CHẤT LƯỢNG AOV
Nơi hiệu chuẩn: Phòng hiệu chuẩn 2
Địa chỉ hiệu chuẩn: Tầng 4, 130 Nguyễn Đức Cảnh, Tương Mai, Hoàng Mai, Hà Nội

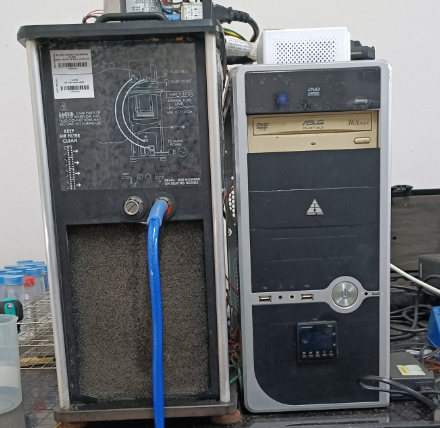

THÔNG TIN THIẾT BỊ
- MÃ THIẾT BỊ:
- TB-85
- TÊN THIẾT BỊ:
- Bể tuần hoàn nhiệt
Circulating Bath - MODEL:
- AD07R-20-A12E
- SN:
- 2D1721900
- HÃNG/ NƯỚC SX:
- PolyScience
- NHIỆT ĐỘ MÔI TRƯỜNG:
- 24.1 ÷ 24.0°C [SHC: 0.33666666666667]
- ĐỘ ẨM MÔI TRƯỜNG:
- 57 ÷ 59%RH [SHC: 2.025]
- ĐẶC TRƯNG KT:
| + Khoảng nhiệt độ/ Temp. range: -20÷2000C | + Độ phân giải/ Resolution: 0,01 ºC |
| + Kích thước trong/ Internal dimension: 7 Lít | |
Kiểm tra bên ngoài | Check outside
◇ Thông tin thiết bị/ Equipment information
Đầy đủ, rõ ràng/ fully, clearly
Không có, không rõ ràng/ Not available, not clear
Kiểm tra kỹ thuật hệ thống nhiệt | Technical inspection of heating system
◇ Hệ thống cài đặt hiển thị hoạt động/ Display operation system
Bình thường/ Normal
Không bình thường/ Not normal
◇ Hệ thống gia nhiệt hoạt động/ Operation of heating system
Bình thường/ Normal
Không bình thường/ Not normal

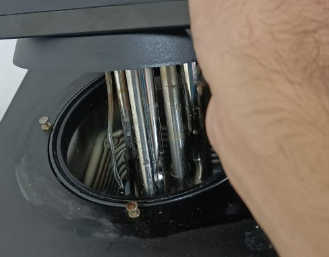

Bảo trì khoang làm việc phần nhiệt | Maintenance the workplace heating part
◇ Vệ sinh khoang làm việc/ Clean the workspace
◇ Kiểm tra vệ sinh đầu dò nhiệt/ Hygiene test of temperature probe
◇ Kiểm tra vệ sinh hệ thống gia nhiệt/ Hygiene check heating system
◇ Kiểm tra vệ sinh motor khuấy/ Check cleaning of stirring motor
◇ Kiểm tra vệ sinh đường ống dẫn hoàn lưu/ Check and clean the pipeline
Bảo trì bên trong thiết bị | Maintenance the inside of the device
◇ Kiểm tra vệ sinh bơm hoàn lưu/ Hygiene check circulation pump
◇ Kiểm tra, gia cố các kết nối nguồn đến boad nguồn, đến bơm hoàn lưu / Check and reinforce the power connections to the source boad, to the circulation pump
◇ Vệ sinh khoang trong của thiết bị/ Clean the cage of the device
◇ Kiểm tra vệ sinh hệ thống làm mát bơm hoàn lưu/ Hygiene check circulation pump cooling system
◇ Kiểm tra vệ sinh boad màn hình và boad điều khiển/ Check cleaning of the display board and control board
◇ Vệ sinh block làm lạnh, hệ thống tản nhiệt cho block lạnh/ Cleaning cooling block, radiator system
Bảo trì xung quanh thiết bị | Maintenance around
◇ Vệ sinh, làm sạch bề mặt làm việc và xung quanh bề mặt thiết bị/ Clean working surface and around equipment surface
◇ Vệ sinh hệ thống nước xả/ Clean the drain system
◇ Vệ sinh màn hình và hệ thống điều khiển/ Clean the screen and control system

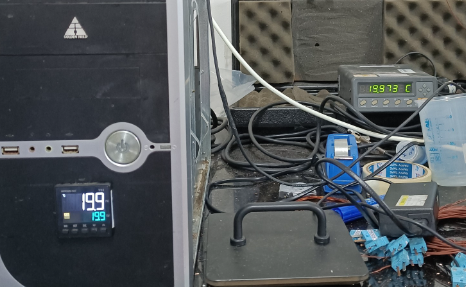

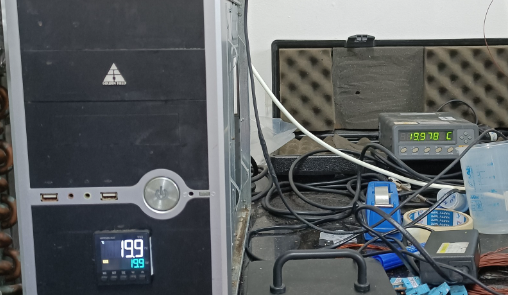

Kiểm tra nhiệt độ sau khi bảo trì | Temperature checking after maintenance
| Nhiệt độ cài đặt/ Set temp., ºC |
Nhiệt độ hiển thị/ Indication, ºC |
Giá trị chuẩn/ Reference value(1), ºC |
Sai số/ Error(2), ºC |
U/ Uncertainty(3), ºC |
| 19.9 | 19,90 | 19,975 | -0,08 | 0,240 Array ( [uA chuẩn] => 0.0022440397246293 [uB chuẩn] => 0.02 [uAI - do lech chuan] => 0 [ubi - do phan giai] => 0.0028867513459481 [ubcu - do dong deu] => 0 [ubcs - do on dinh] => 0 [u tổng] => 0.040662958457006 ) |
| Nhiệt độ hiển thị/ Indication., ºC |
Độ đồng đều nhiệt độ/ Uniformity(4), ºC |
Độ ổn định nhiệt độ/ Stability(5), ºC |
Biến động nhiệt độ tổng thể/ Overall variation(6), ºC |
| 19,90 | 0,000 | 0,010 | 0,020 |
Ghi chú/ Notes:
(1): Giá trị trung bình của (1 x 10) kết quả đo (1 vị trí, 10 lần đo)/ The average of (1 x 10) measured temperatures (1 positions, 10 records).
(2): Hiệu giữa nhiệt độ hiển thị và trung bình đo được/ Difference of indication and average temperature.
(3): Độ không đảm bảo đo mở rộng được tính từ độ không đảm bảo đo chuẩn nhân với hệ số mở rộng k = 2, mức tin cậy P = 0,95/ Expanded uncertainty of measurement is stated as standard uncertainty of measurement multiplied by the coverage factor k=2, which for a normal distribution corresponds to a probability of approximately 95%.
(4): Một phần hai chênh lệch lớn nhất giữa các nhiệt độ đo được tại các vị trí khác nhau trong cùng một thời điểm/ One-half of the greatest maximum difference of measured temperatures at difference positions at the same time of recording.
(5): Một phần hai chênh lệch lớn nhất giữa các nhiệt độ đo được tại các thời điểm khác nhau ở cùng một vị trí/ One-half of the greatest maximum difference of measured temperatures at diference times of recording at the same position.
(6): Chênh lệch lớn nhất giữa các nhiệt độ đo được tại tất cả các vị trí và tất cả các thời điểm/ The difference of the maximum and the minimum measured temperatures throughout observation time.

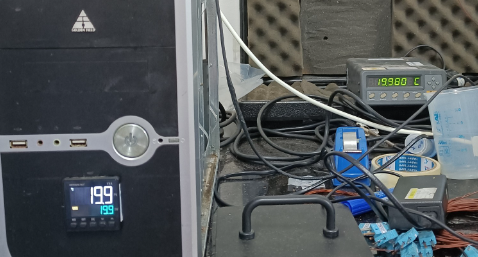

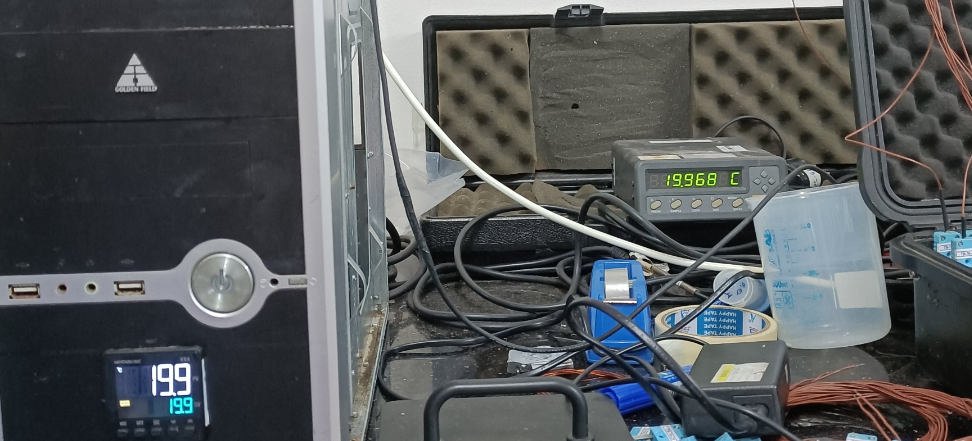

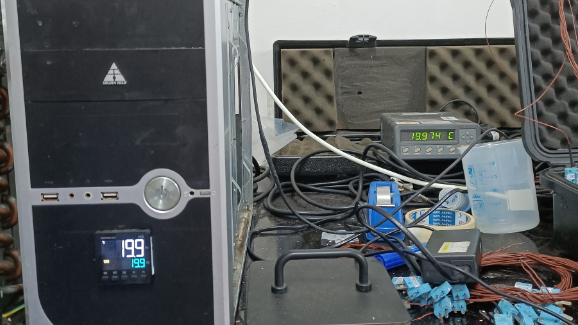

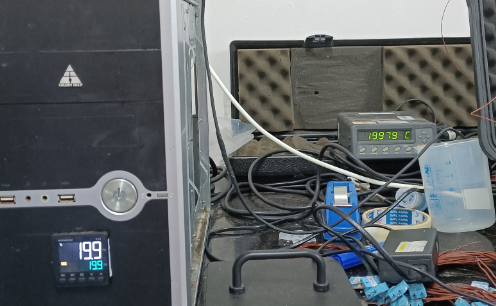

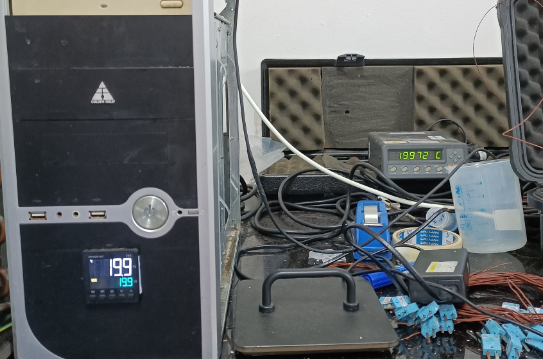

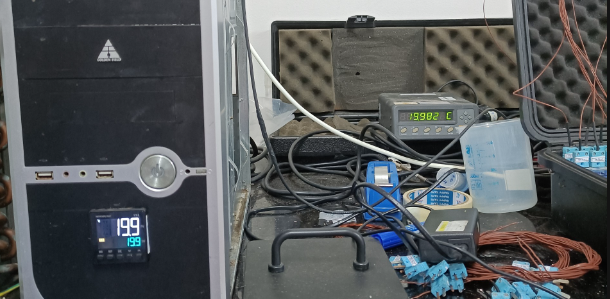

BẢNG SỐ LIỆU QUAN TRẮC/ DATA TABLE
| Lần đo/ No |
Nhiệt độ hiển thị/ Indication., |
Giá trị chuẩn/ Reference value, |
| 5626 [] | ||
| 1 | 19.9 | 19,973 |
| 2 | 19.9 | 19,980 |
| 3 | 19.9 | 19,979 |
| 4 | 19.9 | 19,978 |
| 5 | 19.9 | 19,972 |
| 6 | 19.9 | 19,974 |
| 7 | 19.9 | 19,982 |
| 8 | 19.9 | 19,962 |
|
| Bố trí các điểm đo trong bể/ Sensor installation locations |
Kết luận sau bảo trì | Concluded after maintenance
◇ Thiết bị hoạt động bình thường/ The equipment operates normally
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)

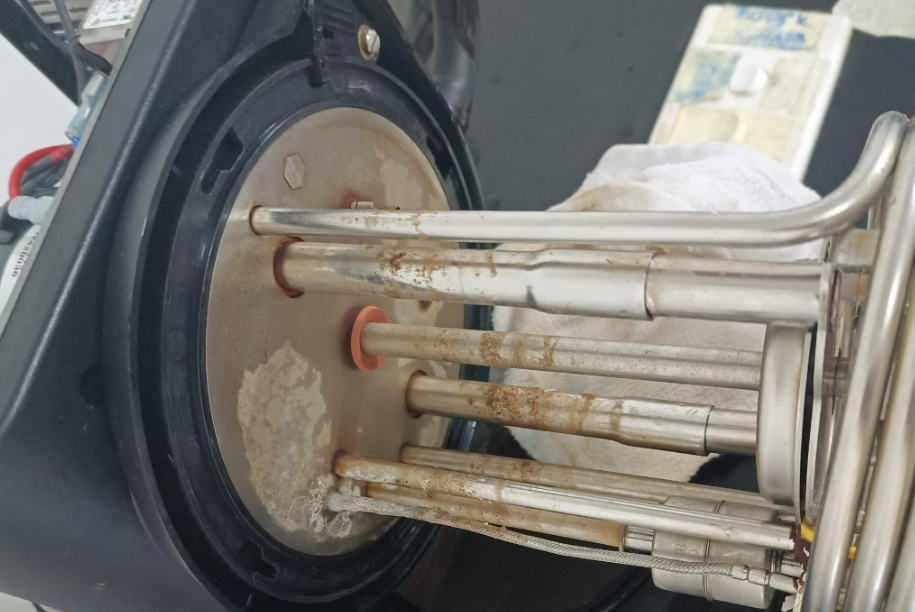

Trước Bảo trì
.png)
PHƯƠNG TIỆN HIỆU CHUẨN
| Chuẩn/ Standards | Mã nhận dạng/ ID | Liên kết chuẩn/ Traceable to | Hiệu lực đến/ Due date |
| Nhiệt ẩm kế Thermo-hygrometer | TB-589 | AoV | 06/2024 |
| Nhiệt kế PRT chuẩn | Standard Platinum Resistance Thermometers | TB-63 | VMI | 08/2024 |
| SƠ ĐỒ LIÊN KẾT CHUẨN | ||
| ↑ | LIÊN KẾT CHUẨN/ TRACEABILITTY | AoV, VMI |
| ↑ | PHƯƠNG TIỆN ĐO/ MEASURING INSTRUMENT |
TB-85 Bể tuần hoàn nhiệt | Circulating Bath |
| ↑ | PHƯƠNG TIỆN ĐO/ MEASURING INSTRUMENT |
Bộ quả cân/ Set of Weights MÁY ĐO pH/ pH METER MÁY ĐO ĐỘ DẪN ĐIỆN/ CONDUCTIVITY METER MÁY ĐO ĐỘ ĐỤC/ TURBIDITY METER Máy đo TDS/ TDS meter NHIỆT KẾ THỦY TINH CHẤT LỎNG/ LIQUID-IN-GLASS THERMOMETER NHIỆT ẨM KẾ/ THERMO-HYGROMETER CỒN KẾ/ ALCOHOLMETER TỶ TRỌNG KẾ/ HYDROMETER NHIỆT KẾ CHỈ THỊ HIỆN SỐ/ DIGITAL THERMOMETER NHIỆT KẾ CHỈ THỊ HIỆN SỐ/ DIGITAL THERMOMETER Máy đo độ mặn |Salinity meter/ Đồng hồ đo áp suất/ Pressure meter DỤNG CỤ ĐO ĐỘ ĐƯỜNG/ SACCHARIMETERS MÁY ĐO ĐỘ BRIX/ BRIX METTER |
