PHIẾU BẢO TRÌ / MAINTENANCE
Phiếu này thay thế cho Giấy chứng nhận Bảo trì / Maintenance
Số: 91811 Xem kết quả
| Ngày thực hiện: 24/01/2024
Bởi Phan Duy Anh, duyệt ngày 30/01/2024 bởi Lê Thị Thu Hà
CÔNG TY CỔ PHẦN ĐẢM BẢO CHẤT LƯỢNG AOV
Nơi hiệu chuẩn: Phòng hiệu chuẩn 1
Địa chỉ hiệu chuẩn: Tầng 4, 130 Nguyễn Đức Cảnh, Tương Mai, Hoàng Mai, Hà Nội
THÔNG TIN THIẾT BỊ
- MÃ THIẾT BỊ:
- TB-64
- TÊN THIẾT BỊ:
- Lò Nhiệt Chuẩn
Field Metrology Well - MODEL:
- 9144
- SN:
- B63241
- HÃNG/ NƯỚC SX:
- FLUKE
- NHIỆT ĐỘ MÔI TRƯỜNG:
- 23.7 ÷ 24.1°C [SHC: ]
- ĐỘ ẨM MÔI TRƯỜNG:
- 58 ÷ 59%RH [SHC: ]
- ĐẶC TRƯNG KT:
| + Khoảng nhiệt độ/ Temp. range: 50÷6500C | + Độ phân giải/ Resolution: 0,01 ºC |
| + Kích thước trong/ Internal dimension: NA | |
Kiểm tra bên ngoài | Check outside
◇ Thông tin thiết bị/ Equipment information
Đầy đủ, rõ ràng/ fully, clearly
Không có, không rõ ràng/ Not available, not clear
Kiểm tra kỹ thuật hệ thống nhiệt | Technical inspection of heating system
◇ Hệ thống cài đặt hiển thị hoạt động/ Display operation system
Bình thường/ Normal
Không bình thường/ Not normal
◇ Hệ thống gia nhiệt hoạt động/ Operation of heating system
Bình thường/ Normal
Không bình thường/ Not normal
Bảo trì khoang làm việc phần nhiệt | Maintenance the workplace heating part
◇ Vệ sinh khoang làm việc/ Clean the workspace
◇ Kiểm tra vệ sinh đầu dò nhiệt/ Hygiene test of temperature probe
◇ Kiểm tra vệ sinh hệ thống gia nhiệt/ Hygiene check heating system
Bảo trì bên trong thiết bị | Maintenance the inside of the device
◇ Kiểm tra, gia cố các kết nối nguồn đến boad nguồn, đến bơm hoàn lưu / Check and reinforce the power connections to the source boad, to the circulation pump
Bảo trì xung quanh thiết bị | Maintenance around
◇ Vệ sinh, làm sạch bề mặt làm việc và xung quanh bề mặt thiết bị/ Clean working surface and around equipment surface
◇ Vệ sinh màn hình và hệ thống điều khiển/ Clean the screen and control system
Kiểm tra nhiệt độ sau khi bảo trì | Temperature checking after maintenance
| Nhiệt độ cài đặt/ Set temp., ºC |
Nhiệt độ hiển thị/ Indication, ºC |
Giá trị chuẩn/ Reference value(1), ºC |
Sai số/ Error(2), ºC |
U/ Uncertainty(3), ºC |
| 60 | 60,00 | 60,015 | -0,02 | 0,580 Array ( [uA chuẩn] => 0.0012018504251558 [uB chuẩn] => 0.02 [uAI - do lech chuan] => 0 [ubi - do phan giai] => 0.0028867513459481 [ubcu - do dong deu] => 0 [ubcs - do on dinh] => 0 [u tổng] => 0.040485937201837 ) |
| Nhiệt độ hiển thị/ Indication., ºC |
Độ đồng đều nhiệt độ/ Uniformity(4), ºC |
Độ ổn định nhiệt độ/ Stability(5), ºC |
Biến động nhiệt độ tổng thể/ Overall variation(6), ºC |
| 60,00 | 0,000 | 0,002 | 0,004 |
Ghi chú/ Notes:
(1): Giá trị trung bình của (1 x 10) kết quả đo (1 vị trí, 10 lần đo)/ The average of (1 x 10) measured temperatures (1 positions, 10 records).
(2): Hiệu giữa nhiệt độ hiển thị và trung bình đo được/ Difference of indication and average temperature.
(3): Độ không đảm bảo đo mở rộng được tính từ độ không đảm bảo đo chuẩn nhân với hệ số mở rộng k = 2, mức tin cậy P = 0,95/ Expanded uncertainty of measurement is stated as standard uncertainty of measurement multiplied by the coverage factor k=2, which for a normal distribution corresponds to a probability of approximately 95%.
(4): Một phần hai chênh lệch lớn nhất giữa các nhiệt độ đo được tại các vị trí khác nhau trong cùng một thời điểm/ One-half of the greatest maximum difference of measured temperatures at difference positions at the same time of recording.
(5): Một phần hai chênh lệch lớn nhất giữa các nhiệt độ đo được tại các thời điểm khác nhau ở cùng một vị trí/ One-half of the greatest maximum difference of measured temperatures at diference times of recording at the same position.
(6): Chênh lệch lớn nhất giữa các nhiệt độ đo được tại tất cả các vị trí và tất cả các thời điểm/ The difference of the maximum and the minimum measured temperatures throughout observation time.
BẢNG SỐ LIỆU QUAN TRẮC/ DATA TABLE
| Lần đo/ No |
Nhiệt độ hiển thị/ Indication., |
Giá trị chuẩn/ Reference value, |
| 5626 [0] | ||

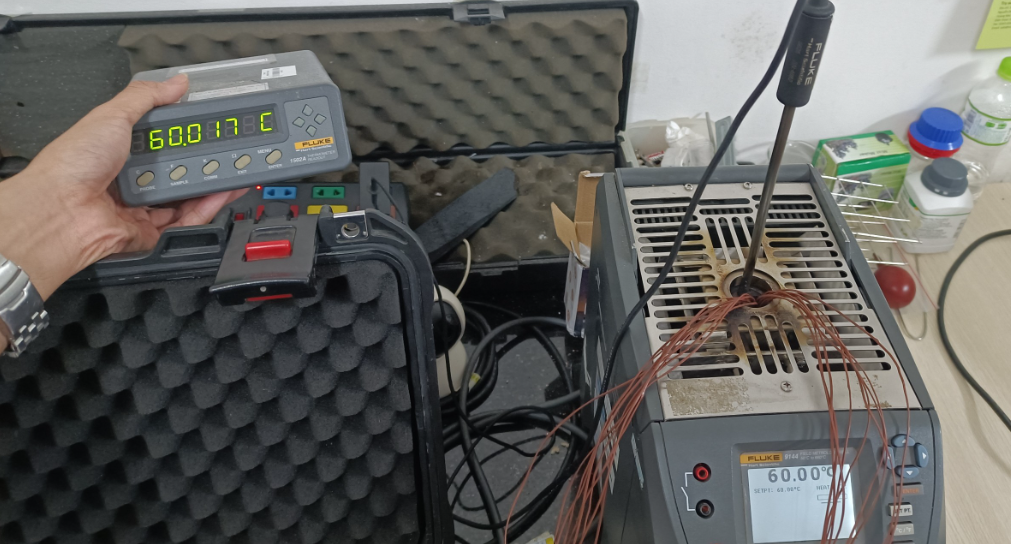

| 1 | 60 | 60,017 |

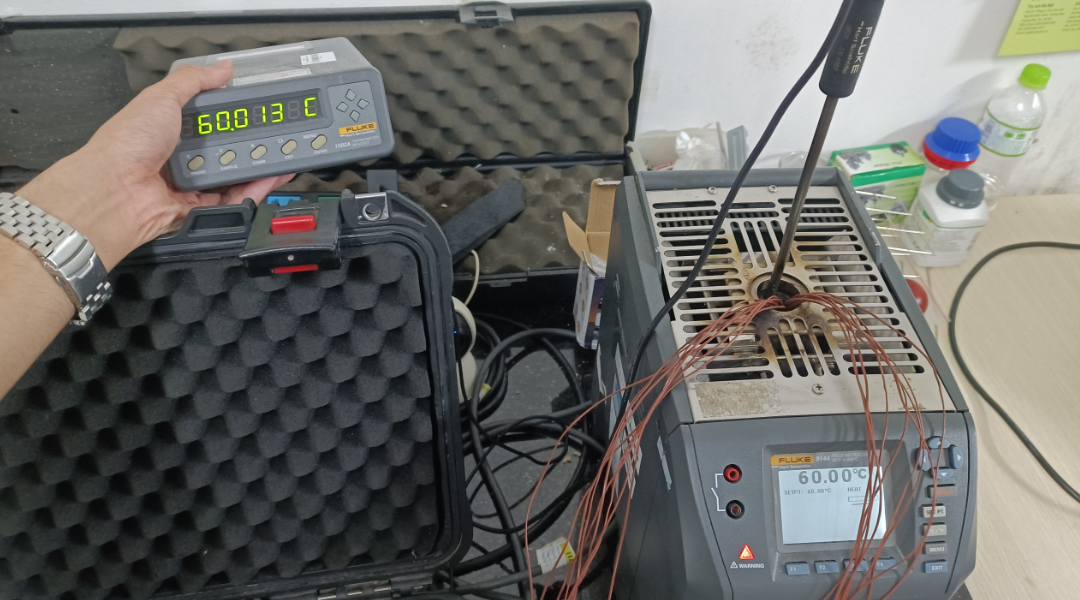

| 2 | 60 | 60,013 |

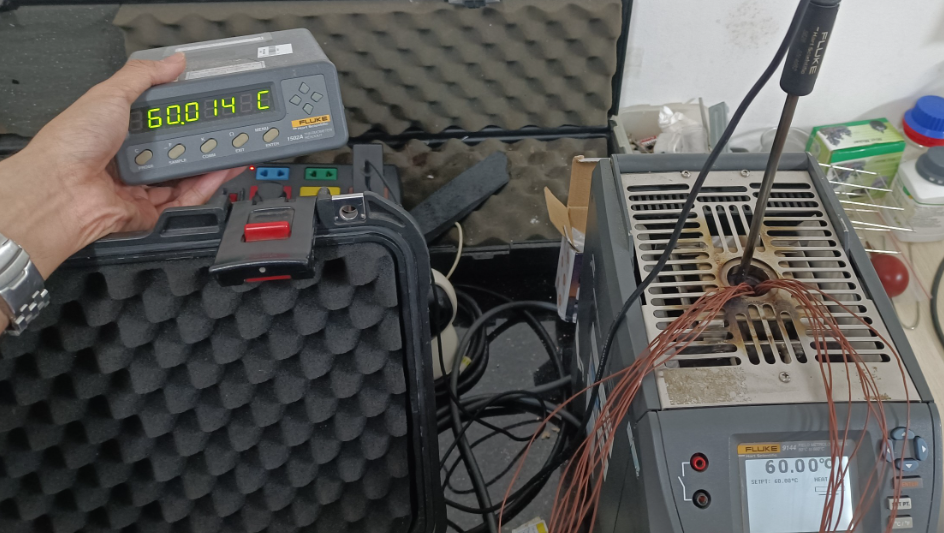

| 3 | 60 | 60,014 |
|

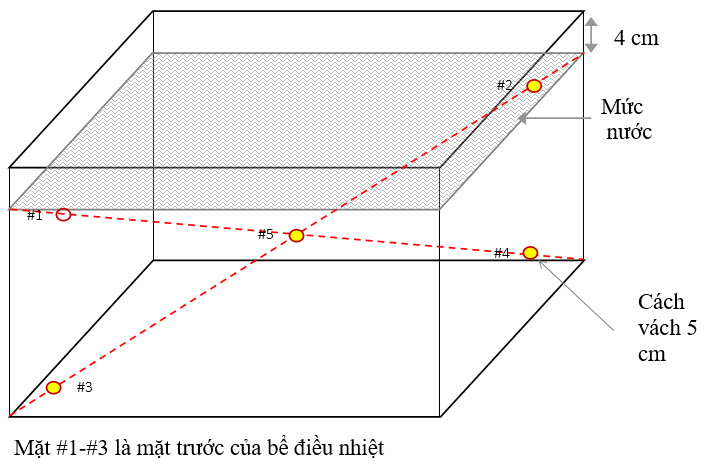

| Bố trí các điểm đo trong bể/ Sensor installation locations |
Kết luận sau bảo trì | Concluded after maintenance
◇ Thiết bị hoạt động bình thường/ The equipment operates normally
.png)
.png)
.png)
PHƯƠNG TIỆN HIỆU CHUẨN
| Chuẩn/ Standards | Mã nhận dạng/ ID | Liên kết chuẩn/ Traceable to | Hiệu lực đến/ Due date |
| Nhiệt ẩm kế Thermo-hygrometer | TB-589 | AoV | 06/2024 |
| Nhiệt kế PRT chuẩn | Standard Platinum Resistance Thermometers | TB-63 | VMI | 08/2024 |
| SƠ ĐỒ LIÊN KẾT CHUẨN | ||
| ↑ | LIÊN KẾT CHUẨN/ TRACEABILITTY | AoV, VMI |
| ↑ | PHƯƠNG TIỆN ĐO/ MEASURING INSTRUMENT |
TB-64 Lò Nhiệt Chuẩn | Field Metrology Well |
| ↑ | PHƯƠNG TIỆN ĐO/ MEASURING INSTRUMENT |
NHIỆT KẾ THỦY TINH CHẤT LỎNG/ LIQUID-IN-GLASS THERMOMETER NHIỆT KẾ CHỈ THỊ HIỆN SỐ/ DIGITAL THERMOMETER NHIỆT KẾ CHỈ THỊ HIỆN SỐ/ DIGITAL THERMOMETER |
