PHIẾU HIỆU CHUẨN / CALIBRATION
Số: A10791050084013 Xem kết quả
| Ngày thực hiện: 06/08/2024
Bởi Nguyễn Duy Khanh, duyệt ngày 07/08/2024 bởi MAI THỊ THANH HỒNG
đã in GCN bởi Phạm Thị Tố Uyên lúc 16:30:18 12/08/2024
PHÂN VIỆN KHOA HỌC KHÍ TƯỢNG THỦY VĂN VÀ BIỂN ĐỔI KHÍ HẬU
Nơi hiệu chuẩn: Phòng Thí Nghiệm
Địa chỉ hiệu chuẩn: 200 Lý Chính Thắng , Phường 9, Quận 3, Tp. HCM

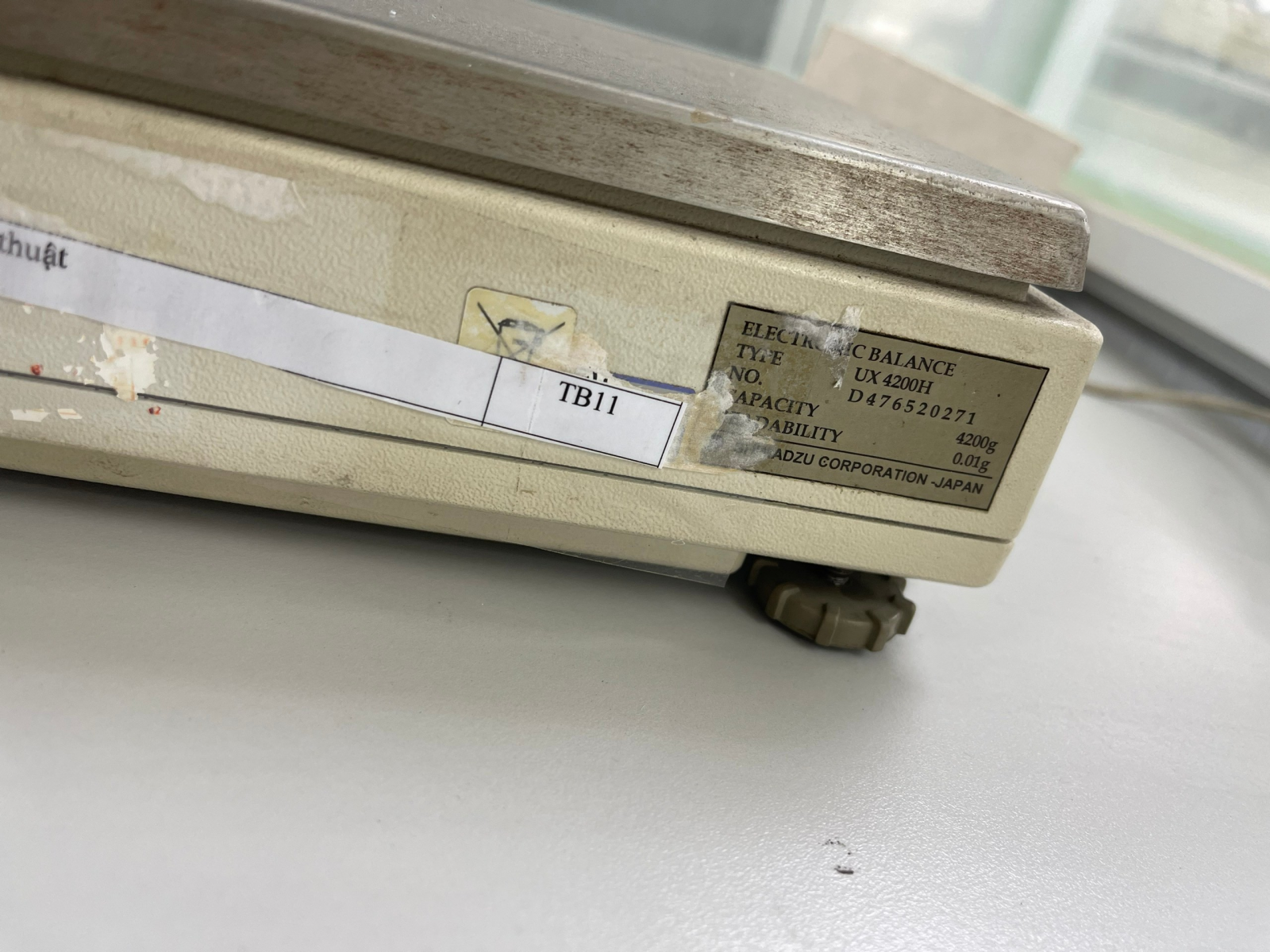

THÔNG TIN THIẾT BỊ
- MÃ THIẾT BỊ:
- TB11
- TÊN THIẾT BỊ:
- Cân kỹ thuật
- MODEL:
- UX 4200H
- SN:
- D476520271
- HÃNG/ NƯỚC SX:
- SHIMADZU
- NHIỆT ĐỘ MÔI TRƯỜNG:
- 25.5 ÷ 25.7°C [SHC: 0.215]
- ĐỘ ẨM MÔI TRƯỜNG:
- 58 ÷ 59%RH [SHC: -1.9616666666667]
- ĐẶC TRƯNG KT:
| Max = 4200 g; | d = 0,01 g | |
| CCX/ Class: = II | Min = 0,5 g | e = 0,1 g |
Kiểm tra tải trọng lệch tâm | Eccentricity
| CHUẨN SỬ DỤNG | VỊ TRÍ | HIỂN THỊ | SAI LỆCH | abs(Ii - IG) |
| TB-26 [mdd = 2000g] [mqu = 2000.001g] | G | 2000 g | 0.00 g | |
| 1 | 2000.02 g | 0.02 g | 0.02 g | |
| 2 | 2000 g | 0.00 g | 0.00 g | |
| 3 | 1999.98 g | -0.02 g | 0.02 g | |
| 4 | 2000.01 g | 0.01 g | 0.01 g |
Kiểm tra các mức tải | Standard weights
DỮ LIỆU QUAN TRẮC
| Mức tải L | Chỉ thị I | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 1 | 0.49 g | 0.5 g | 0.5 g | ||||
| 2 | 1 g | 1 g | 1 g | ||||
| 3 | 10 g | 10 g | 10 g | ||||
| 4 | 49.99 g | 50 g | 50 g | ||||
| 5 | 199.99 g | 199.99 g | 200 g | ||||
| 6 | 500 g | 500 g | 500.01 g | ||||
| 7 | 1000 g | 1000.01 g | 1000.01 g | ||||
| 8 | 2000.01 g | 2000.01 g | 2000 g | ||||
| 9 | 4200 g | 4200.01 g | 4200.01 g | ||||
KẾT QUẢ
| CHUẨN SỬ DỤNG | HIỂN THỊ Indication | SAI LỆCH Correction | ĐKĐBĐ Uncertainty |
| TB-56.12 [mdd = 500mg] [mqu=0.500016g] |
0.50 g | 0.00 g | ua=0.0033333333333333, ub1=4.0E-6, ub2=0.0028867513459481, ub3 =0.0013801573494736, ub4=, ub5=2.8675049032227E-6, uboy=6.25E-6 CMC =0.000024g Mảng hiển thị: 0.49666666666667, 1, 10, 49.996666666667, 199.99333333333, 500.00333333333, 1000.0066666667, 2000.0066666667, 4200.0066666667 Mảng chuẩn: 0.500016, 1.000017, 10.00002, 50.000057, 200.00014, 500.00023, 1000.00065, 2000.001, 4200.00414 Hệ số a = 884.61222222222-1.0000015532822x884.61180777778=-0.00095960734756773 Hệ số b = 1.0000015532822 0.01 g |
| TB-06.11 [mdd = 1g] [mqu=1.000017g] |
1.00 g | 0.00 g | ua=0, ub1=5.0E-6, ub2=0.0028867513459481, ub3 =-0.00054331780270557, ub4=, ub5=5.7734998051464E-6, uboy=7.5E-6 CMC =0.000024g Mảng hiển thị: 0.49666666666667, 1, 10, 49.996666666667, 199.99333333333, 500.00333333333, 1000.0066666667, 2000.0066666667, 4200.0066666667 Mảng chuẩn: 0.500016, 1.000017, 10.00002, 50.000057, 200.00014, 500.00023, 1000.00065, 2000.001, 4200.00414 Hệ số a = 884.61222222222-1.0000015532822x884.61180777778=-0.00095960734756773 Hệ số b = 1.0000015532822 0.01 g |
| TB-06.15 [mdd = 10g] [mqu=10.00002g] |
10.00 g | 0.00 g | ua=0, ub1=1.0E-5, ub2=0.0028867513459481, ub3 =-0.00053351465804152, ub4=, ub5=5.7734998051464E-5, uboy=1.5E-5 CMC =0.000051g Mảng hiển thị: 0.49666666666667, 1, 10, 49.996666666667, 199.99333333333, 500.00333333333, 1000.0066666667, 2000.0066666667, 4200.0066666667 Mảng chuẩn: 0.500016, 1.000017, 10.00002, 50.000057, 200.00014, 500.00023, 1000.00065, 2000.001, 4200.00414 Hệ số a = 884.61222222222-1.0000015532822x884.61180777778=-0.00095960734756773 Hệ số b = 1.0000015532822 0.01 g |
| TB-06.18 [mdd = 50g] [mqu=50.000057g] |
50.00 g | 0.00 g | ua=0.0033333333333327, ub1=1.5E-5, ub2=0.0028867513459481, ub3 =0.0014482197486939, ub4=, ub5=0.00028865574525797, uboy=2.5E-5 CMC =0.00013g Mảng hiển thị: 0.49666666666667, 1, 10, 49.996666666667, 199.99333333333, 500.00333333333, 1000.0066666667, 2000.0066666667, 4200.0066666667 Mảng chuẩn: 0.500016, 1.000017, 10.00002, 50.000057, 200.00014, 500.00023, 1000.00065, 2000.001, 4200.00414 Hệ số a = 884.61222222222-1.0000015532822x884.61180777778=-0.00095960734756773 Hệ số b = 1.0000015532822 0.01 g |
| TB-06.20 [mdd = 200g] [mqu=200.00014g] |
199.99 g | -0.01 g | ua=0.0033333333333303, ub1=5.0E-5, ub2=0.0028867513459481, ub3 =0.0035551589788815, ub4=, ub5=0.0011546614710306, uboy=7.5E-5 CMC =0.0005g Mảng hiển thị: 0.49666666666667, 1, 10, 49.996666666667, 199.99333333333, 500.00333333333, 1000.0066666667, 2000.0066666667, 4200.0066666667 Mảng chuẩn: 0.500016, 1.000017, 10.00002, 50.000057, 200.00014, 500.00023, 1000.00065, 2000.001, 4200.00414 Hệ số a = 884.61222222222-1.0000015532822x884.61180777778=-0.00095960734756773 Hệ số b = 1.0000015532822 0.02 g |
| TB-72.1 [mdd = 500g] [mqu=500.00023g] |
500.00 g | 0.00 g | ua=0.0033333333333303, ub1=0.000125, ub2=0.0028867513459481, ub3 =-0.0018973457358305, ub4=, ub5=0.0028867691475725, uboy=0.0002 CMC =0.01g Mảng hiển thị: 0.49666666666667, 1, 10, 49.996666666667, 199.99333333333, 500.00333333333, 1000.0066666667, 2000.0066666667, 4200.0066666667 Mảng chuẩn: 0.500016, 1.000017, 10.00002, 50.000057, 200.00014, 500.00023, 1000.00065, 2000.001, 4200.00414 Hệ số a = 884.61222222222-1.0000015532822x884.61180777778=-0.00095960734756773 Hệ số b = 1.0000015532822 0.02 g |
| TB-73.1 [mdd = 1000g] [mqu=1000.00065g] |
1000.01 g | 0.01 g | ua=0.0033333333333303, ub1=0.00025, ub2=0.0028867513459481, ub3 =-0.0031309651897665, ub4=, ub5=0.0057735382951451, uboy=0 CMC =0.01g Mảng hiển thị: 0.49666666666667, 1, 10, 49.996666666667, 199.99333333333, 500.00333333333, 1000.0066666667, 2000.0066666667, 4200.0066666667 Mảng chuẩn: 0.500016, 1.000017, 10.00002, 50.000057, 200.00014, 500.00023, 1000.00065, 2000.001, 4200.00414 Hệ số a = 884.61222222222-1.0000015532822x884.61180777778=-0.00095960734756773 Hệ số b = 1.0000015532822 0.02 g |
| TB-26 [mdd = 2000g] [mqu=2000.001g] |
2000.01 g | 0.01 g | ua=0.0033333333333303, ub1=0.0015, ub2=0.0028867513459481, ub3 =-0.00203210437433, ub4=, ub5=0.011547038100291, uboy=0 CMC =0.02g Mảng hiển thị: 0.49666666666667, 1, 10, 49.996666666667, 199.99333333333, 500.00333333333, 1000.0066666667, 2000.0066666667, 4200.0066666667 Mảng chuẩn: 0.500016, 1.000017, 10.00002, 50.000057, 200.00014, 500.00023, 1000.00065, 2000.001, 4200.00414 Hệ số a = 884.61222222222-1.0000015532822x884.61180777778=-0.00095960734756773 Hệ số b = 1.0000015532822 0.03 g |
| TB-06.20 [mdd = 200g] TB-26 [mdd = 2000g] TB-27 [mdd = 2000g] [mqu=4200.00414g] |
4200.01 g | 0.01 g | ua=0.0033333333334061, ub1=0.00305, ub2=0.0028867513459481, ub3 =0.0017537116829113, ub4=, ub5=0.024248737671613, uboy=7.5E-5 CMC =0.02g Mảng hiển thị: 0.49666666666667, 1, 10, 49.996666666667, 199.99333333333, 500.00333333333, 1000.0066666667, 2000.0066666667, 4200.0066666667 Mảng chuẩn: 0.500016, 1.000017, 10.00002, 50.000057, 200.00014, 500.00023, 1000.00065, 2000.001, 4200.00414 Hệ số a = 884.61222222222-1.0000015532822x884.61180777778=-0.00095960734756773 Hệ số b = 1.0000015532822 0.05 g |

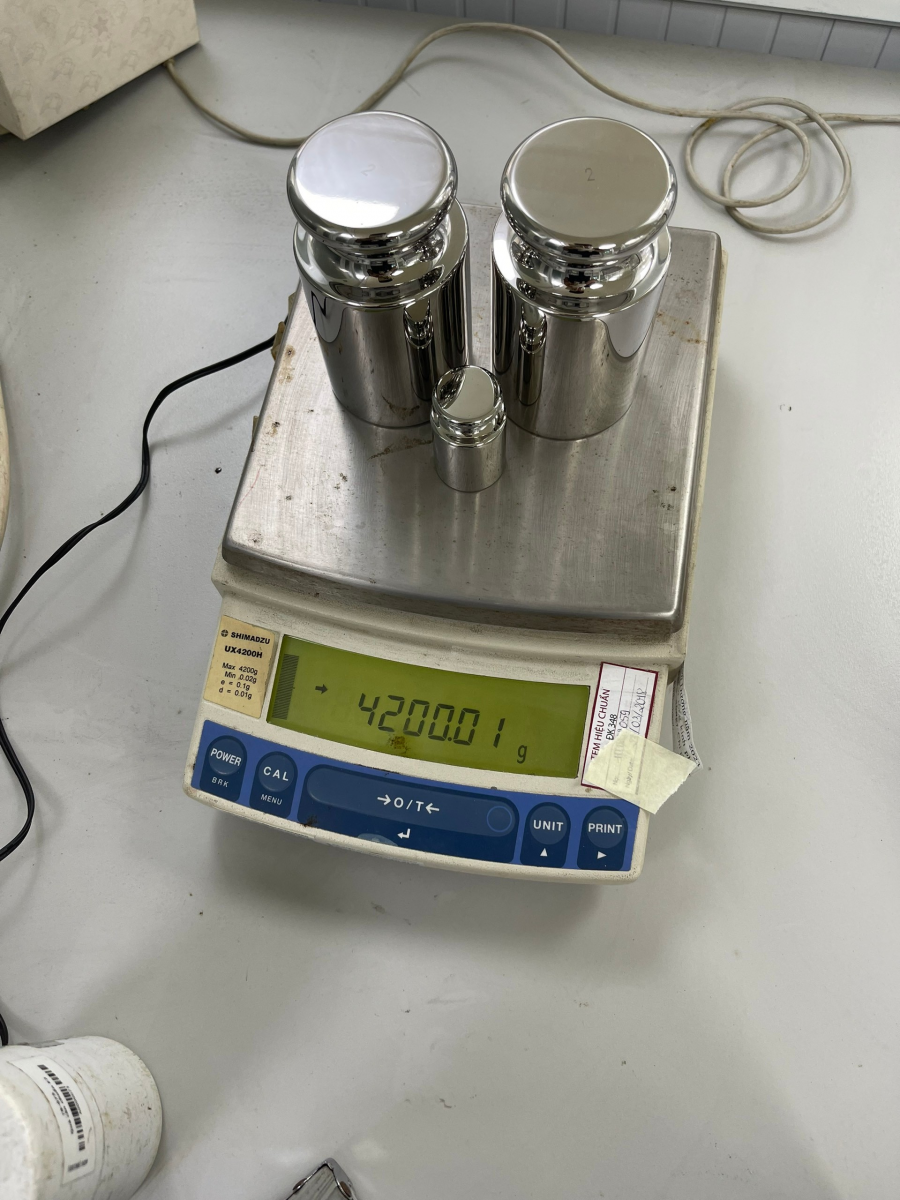

Nội dung đính kèm
.png)
.png)
PHƯƠNG TIỆN HIỆU CHUẨN
| Chuẩn/ Standards | Mã nhận dạng/ ID | Liên kết chuẩn/ Traceable to | Hiệu lực đến/ Due date |
| Quả cân chuẩn 2 kg | Standard Weight F1 | TB-26 | QUATEST3 | 04/2025 |
| Quả cân chuẩn 2 kg | Standard Weight F1 | TB-27 | QUATEST3 | 04/2025 |
| Bộ quả cân chuẩn E2 | Standard Weights E2 | TB-56 | QUATEST3 | 04/2025 |
| Nhiệt ẩm kế Thermo-hygrometer | TB-586 | AoV | 12/2024 |
| Bộ quả cân E2 | Standard Weights E2 | TB-06 | QUATEST3 | 04/2025 |
| Quả cân chuẩn E2 | Standard Weight E2 | TB-72 | QUATEST3 | 04/2025 |
| Quả cân chuẩn E2 | Standard Weight E2 | TB-73 | QUATEST3 | 04/2025 |
| SƠ ĐỒ LIÊN KẾT CHUẨN | ||
| ↑ | LIÊN KẾT CHUẨN/ TRACEABILITTY | QUATEST3, AoV |
| ↑ | LIÊN KẾT CHUẨN/ TRACEABILITTY | AoV |
| ↑ | PHƯƠNG TIỆN ĐO/ MEASURING INSTRUMENT |
TB11 Cân kỹ thuật |
